가스누설경보기

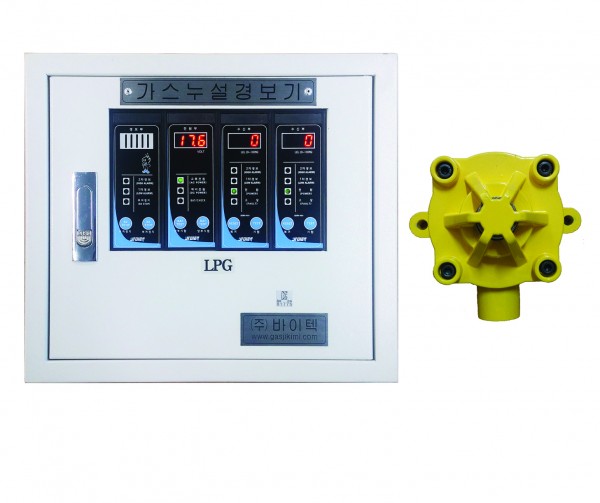

공업용 다회로 경보기 | VTD3021/3022

본문


22d904d01c13b54728d1c1da69b9c22d_1484267

 수신부 제품사양



 형식​

 AC220V, 공업용, 분리형, 확산식, 접촉연소식, 즉시형, 예비전원 DC 16.8V

 대상가스

 LNG, LPG,도시가스 (경 / 중) 전용

 사용전원

 AC220V, 60Hz / 예비전원 DC16.8V Ni-Cd 축전지

 소비전력

 평상시 10W (3회로 기준)

 측정범위

 0 ~ 100 %LEL

  측정표시

 3 Digit FND Digital Display

 경보설정

 LOW 15 %LEL / HIGH 50 %LEL

 경보농도

 LNG (0.06 ~ 1.25%)

 LPG (0.06 ~ 0.45%)​

 경보방식

 부저음 - 단속음, 수동 복귀식

 경보부 - 황색등 점등 / 지시부 - 적색등 점등

 응답속도

 10초 이내

 외부출력

 경보시 약 DC 12V / 4 ~ 20mA

 LOW, HIGH 무전압접점(COM, NO, NC)

 작동표시

 전원등 (녹색 점등) , 누설등(황색 점등)

 고장등(적색 점등), 지구누설등(적색 점등)

 검지농도

 폭발하한 농도의 (1/4)이하 - %LEL 기준

 사용온도 / 습도

 -20 ˚C ~ +40 ˚C / RH 95% 이하

 용

 학교, 빌딩, 공장, 지하철 현장, 콘도, 가스충전소, 보일러실, 정압기실

 기타 가스시설





 탐지부 제품사양



 탐지소자

 접촉연소식

 방폭구조

 내압 방폭형(Ex d llC T6)

 연결배선

 3Wire (CW & VCT 0.75sq ~ 1.25sq)

 사용온도 / 습도

 -20 ˚C ~ +40 ˚C / RH 95% 이하

외형지수(mm)

 117(W) X 102(H) X 70(D)

 중

 608g





 제품회로별 수신부 판넬 외형치수



회로수

 1회로

 2회로

 3회로

 4회로

 5,6회로

 7,8회로

 9,10회로

 11,12회로

가로(W)

 290

 340

390

440

340

390

440

540

세로(H)

 300

 300

300

 300

525

525

525

525

폭(D)

 180

 180

180

180

180

180

180

180

판넬배열

 1단

 1단

1단

1단

2단

2단

 2단

 2단

- 단위 (mm)
