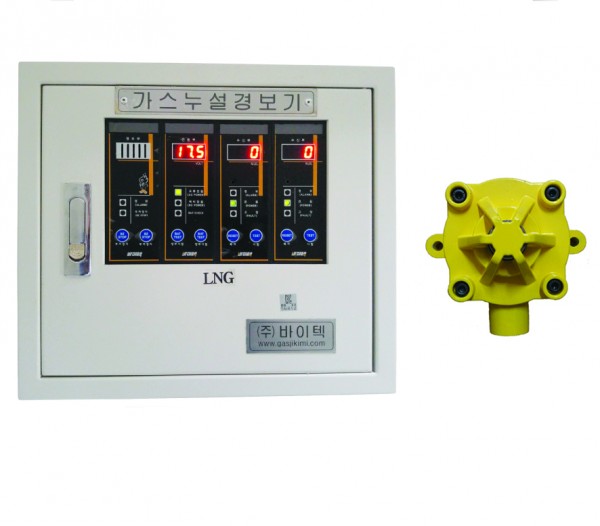

공업용 다회로 경보기 | VTD2021/2022
관련링크
본문
수신부 제품사양 |
형식 |
AC220V, 공업용, 분리형, 확산식, 접촉연소식, 즉시형, 예비전원 DC 16.8V |
대상가스 |
LNG, LPG,도시가스 (경 / 중) 전용 |
사용전원 |
AC220V, 60Hz / 예비전원 DC16.8V Ni-Cd 축전지 |
소비전력 |
평상시 10W (3회로 기준) |
측정범위 |
0 ~ 100 %LEL |
측정표시 |
3 Digit FND Digital Display |
경보설정 |
15 %LEL |
경보농도 |
LNG (0.06 ~ 1.25%) LPG (0.06 ~ 0.45%) |
경보방식 |
부저음 - 단속음, 수동 복귀식 경보부 - 황색등 점등 / 지시부 - 적색등 점등 |
외부출력 |
경보시 약 DC 12V / 무전압접점(COM, NO, NC) |
작동표시 |
전원등 (녹색 점등) , 누설등(황색 점등) 고장등(적색 점등), 지구누설등(적색 점등) |
검지농도 |
폭발하한 농도의 (1/4)이하 -% LEL 기준 |
사용온도 / 습도 |
-20 ˚C ~ +40 ˚C / RH 95% 이하 |
용도 |
학교, 빌딩, 공장, 지하철 현장, 콘도, 가스충전소, 보일러실, 정압기실 기타 가스시설 |
외형치수(mm) |
하단참조 |
중량 |
1.4Kg |
탐지부 제품사양 |
탐지소자 |
접촉연소식 |
방폭구조 |
내압 방폭형(Ex d llC T6) |
연결배선 |
3Wire (CVV & VCT 0.75sq ~ 1.25sq) |
사용온도 / 습도 |
-20 ˚C ~ +40 ˚C / RH 95% 이하 |
외형지수(mm) |
117(W) X 102(H) X 71(D) |
중 량 |
658g |
제품회로별 수신부 판넬 외형치수 |
회로수 |
1회로 |
2회로 |
3회로 |
4회로 |
5,6회로 |
7,8회로 |
9,10회로 |
11,12회로 |
가로(W) |
290 |
340 |
390 |
440 |
340 |
390 |
440 |
540 |
세로(H) |
300 |
300 |
300 |
300 |
525 |
525 |
525 |
525 |
폭(D) |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
판넬배열 |
1단 |
1단 |
1단 |
1단 |
2단 |
2단 |
2단 |
2단 |
- 단위 (mm)
